I punti che contano davvero prima di iniziare
- La retrocamera deve ricevere alimentazione corretta e un segnale di retromarcia affidabile.
- Il video passa quasi sempre su RCA giallo, mentre il filo rosso sottile serve spesso come trigger.
- Un cattivo punto massa è una delle cause più frequenti di schermo nero o disturbi.
- Su autoradio recenti, soprattutto con CAN bus, il collegamento può richiedere un’interfaccia dedicata.
- Un kit semplice può costare poche decine di euro, ma la manodopera può salire se bisogna far passare i cavi in tutta l’auto.
Come leggere il cablaggio senza confondere alimentazione e video
Quando si parla di retrocamera, io separo sempre tre funzioni: alimentare la camera, trasportare l’immagine e dire allo schermo che hai inserito la retromarcia. Se confondi questi tre piani, l’impianto può sembrare collegato ma non funzionare come deve. Nei manuali di autoradio e monitor il principio è quasi sempre lo stesso: un ingresso dedicato alla telecamera, un ingresso o un filo di reverse e un settaggio che attiva la visualizzazione automatica in R.
La regola pratica è semplice: se la camera riceve corrente ma lo schermo non cambia, il problema di solito non è la telecamera, ma il trigger di retromarcia o la configurazione del monitor. Se invece lo schermo cambia ma l’immagine è nera, l’attenzione va subito su video, massa e compatibilità del segnale. Questo ordine di controllo ti fa risparmiare molto tempo, perché evita di smontare l’auto alla cieca. Ora traduciamo questa logica in uno schema reale di collegamento.

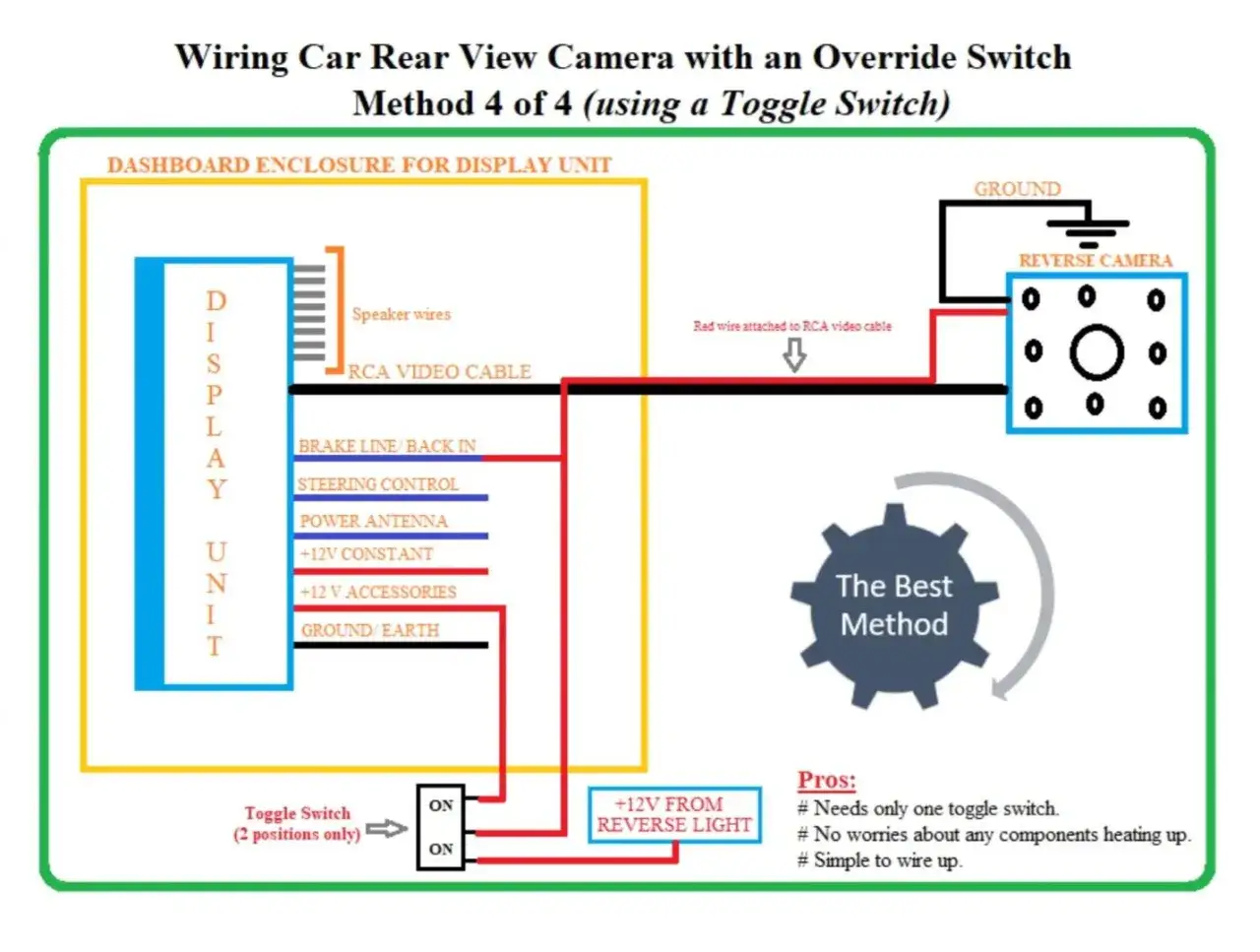

Schema base di collegamento della retrocamera
Lo schema più comune è quello di una camera posteriore alimentata dalla luce di retromarcia, con segnale video inviato all’autoradio o al monitor tramite cavo RCA. In molti kit il cavo rosso sottile che accompagna l’RCA non porta il video: serve a trasportare il segnale di retromarcia da un’estremità all’altra del veicolo, così il display sa quando deve passare automaticamente alla vista posteriore.
Alimentazione e massa
Di solito il positivo della camera si prende dal positivo della lampada di retromarcia, mentre il negativo va a massa su carrozzeria pulita. Qui non si improvvisa: un contatto ossidato o un punto massa scelto male basta a generare flicker, spegnimenti intermittenti o rumore video. Io preferisco fissare la massa su metallo nudo, ben serrato, e proteggere il collegamento con termorestringente o nastro telato di qualità.
Segnale video
Il video analogico passa spesso su RCA giallo. Se il kit è standard, parliamo di segnale composito: semplice, diffuso e facile da collegare, ma più sensibile alla qualità dei cavi e alle interferenze rispetto a soluzioni digitali più moderne. Per questo conviene tenere il cavo video lontano dai cablaggi di potenza e dai punti dove il fascio passa vicino a motorini, cerniere o moduli elettrici che possono introdurre disturbi.
Leggi anche: Assistenza alla guida in coda - Funziona davvero?
Trigger di retromarcia

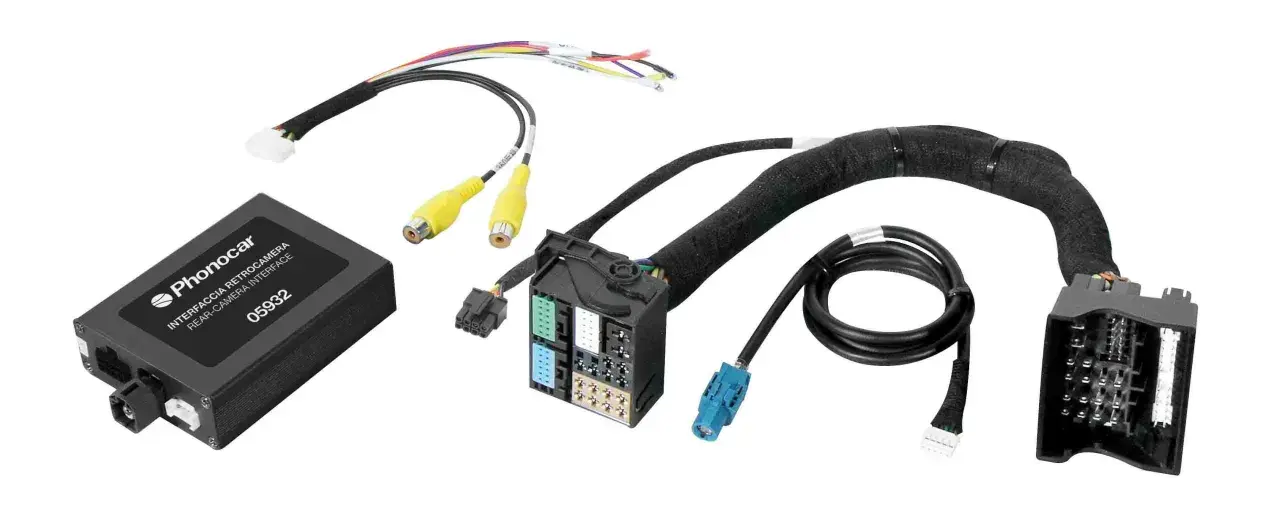

Il filo di reverse dell’autoradio, che su molti modelli è un ingresso dedicato e su alcuni impianti può essere viola/bianco o comunque etichettato in modo chiaro, serve a dire al sistema: “adesso sei in retromarcia”. Senza questo segnale, la camera può anche funzionare, ma il monitor non commuta in automatico. Quando l’auto usa una logica CAN bus, spesso il segnale non va preso in modo grezzo dalla lampada, ma tramite interfaccia o tramite un’uscita già predisposta dall’autoradio. È una delle differenze che separano un montaggio pulito da uno che poi dà problemi sporadici.
Se vuoi una sintesi mentale rapida, pensa così: corrente alla camera, video allo schermo, segnale reverse al comando. Una volta fissato questo schema, il montaggio vero diventa molto più lineare.
Montare bene la retrocamera richiede più ordine che strumenti
Per installare bene un impianto del genere non servono attrezzi esotici, ma metodo. Io parto sempre con batteria scollegata, perché durante il passaggio cavi e l’accesso ai pannelli posteriori è facile toccare connettori sensibili. Poi procedo per blocchi, senza chiudere nulla fino alla prova finale.
- Individuo il punto di montaggio vicino a targa, portellone o paraurti, in modo che l’angolo di visione copra davvero la zona utile dietro l’auto.
- Controllo il passaggio verso il bagagliaio e cerco un gommino o una guarnizione già presente, così evito fori inutili e ingressi d’acqua.
- Faccio correre il cavo video fino all’autoradio o al monitor, facendo attenzione ai punti di schiacciamento, in particolare in prossimità della cerniera del portellone.
- Collego alimentazione e massa con giunzioni solide, meglio se crimpatrici o saldate, poi proteggo il tutto con guaina o termorestringente.
- Verifico il segnale di retromarcia prima di richiudere i pannelli: la retrocamera deve attivarsi subito e il display deve commutare senza ritardi strani.
- Regolo l’immagine sul monitor, controllando se serve la visualizzazione specchiata, le linee guida e la luminosità notturna.
Qui c’è un errore classico: richiudere tutto dopo la sola prova “a banco”. In auto il problema vero arriva quando il cavo piega con il portellone o quando il segnale video passa vicino a un fascio rumoroso. Io faccio sempre una prova con motore acceso e cambio in R, perché è il momento in cui emergono le anomalie più noiose. Da qui si capisce bene perché alcune soluzioni siano più semplici di altre.
Cablata, wireless o integrata con autoradio Android
La scelta della soluzione incide sullo schema dei collegamenti molto più di quanto sembri. Non tutte le auto richiedono lo stesso approccio, e non tutte le persone hanno lo stesso livello di tolleranza verso la complessità di montaggio. La tabella qui sotto mette in ordine i compromessi reali.
| Soluzione | Vantaggi | Limiti | Quando la sceglierei |
|---|---|---|---|
| Cablata | Più stabile, meno interferenze, risposta immediata | Richiede passaggio cavi lungo l’auto | Quando vuoi affidabilità e non ti spaventa lo smontaggio |
| Wireless | Installazione più rapida, meno cablaggi tra camera e monitor | Può risentire di disturbi, distanza e alimentazione non perfetta | Quando l’auto è difficile da cablare o vuoi un lavoro più veloce |
| Integrata con autoradio Android | Interfaccia pulita, funzione automatica, impostazioni avanzate | Serve compatibilità del segnale e spesso un reverse lead corretto | Quando hai già uno schermo aftermarket e vuoi un risultato ordinato |
Se devo essere netto, io considero il cablato la scelta più robusta. Il wireless semplifica molto il lavoro, ma non è magia: se il ricevitore è mal posizionato, se l’alimentazione è sporca o se il veicolo crea schermature, l’immagine può degradare. Con una radio Android il tema diventa ancora più tecnico, perché il monitor deve riconoscere correttamente il segnale di rear camera e, in certi casi, la telecamera deve essere impostata in modo specchiato per mostrare la parte posteriore con orientamento corretto. Questo è il punto in cui spesso si capisce se il kit scelto è davvero adatto all’auto.
Gli errori che fanno perdere tempo e pazienza
Quando una retrocamera non funziona come dovrebbe, i problemi ricadono quasi sempre in una manciata di errori ripetuti. Io li controllo in questo ordine, perché è quello che mi fa arrivare prima alla causa vera.
| Sintomo | Causa probabile | Correzione pratica |
|---|---|---|
| La camera si accende ma lo schermo non cambia | Filo reverse non collegato o non configurato | Verifica l’ingresso reverse dell’autoradio e il segnale in arrivo |
| Schermo nero, ma la retromarcia viene riconosciuta | Massa scarsa, RCA interrotto o segnale non compatibile | Controlla terra, continuità del cavo e formato video supportato |
| Immagine disturbata o che sfarfalla | Cavo video troppo vicino a linee di potenza o alimentazione instabile | Riposiziona il cablaggio e usa giunzioni più pulite |
| Vista capovolta o lato destro/sinistro invertiti | Camera non impostata in modalità mirror o orientamento errato | Correggi il settaggio del monitor o la posizione del corpo camera |
| Funziona solo a tratti | Connessioni lente, umidità o passaggio cavi stressato dal portellone | Rifai il punto di giunzione e proteggi meglio il tratto mobile |
Un altro errore che vedo spesso è usare un punto di massa “comodo” ma non davvero affidabile. Su impianti piccoli sembra una scorciatoia innocua, poi però il problema compare solo quando accendi fari, sbrinatore o altri carichi elettrici. Se vuoi un lavoro serio, la continuità elettrica deve essere solida quanto quella meccanica. Ed è proprio questo che incide anche sul costo finale.
Quanto costa davvero il montaggio in Italia
Il budget dipende da tre cose: tipo di kit, complessità del passaggio cavi e presenza di accessori aggiuntivi. Nei listini che vedo più spesso, una retrocamera semplice costa poche decine di euro, mentre un kit completo con monitor può salire facilmente oltre 80-100 euro. Se aggiungi adattatori, interfacce o componenti per autoradio più recenti, il totale cresce in fretta.
Per la manodopera, una stima realistica è questa: circa 50 euro per gli interventi più semplici e fino a 150 euro quando bisogna far correre il cablaggio lungo l’auto, smontare più pannelli o adattarsi a un impianto elettronico più complesso. AUTODOC indica proprio un ordine di grandezza simile per il montaggio, e nella pratica io lo trovo coerente con quanto vedo nelle installazioni ordinarie.
| Voce di spesa | Range realistico | Nota pratica |
|---|---|---|
| Kit base cablato | 20-60 euro | Soluzione semplice, ideale se hai già un monitor compatibile |
| Kit con monitor o wireless | 70-150 euro e oltre | Più comodo, ma dipende molto dalla qualità del ricevitore |
| Interfaccia o adattatore CAN bus | 40-150 euro | Spesso necessario su auto recenti o impianti OEM |
| Manodopera officina | 50-150 euro | Sale quando il passaggio cavi è lungo o il montaggio è integrato |
In altre parole, un lavoro essenziale può restare economico, ma appena vuoi un risultato pulito su un’auto moderna il prezzo sale perché sale la complessità. E qui c’è una distinzione importante: spendere meno non significa fare un brutto lavoro, ma scegliere un impianto coerente con l’auto e con il tempo che vuoi investirci. Da qui nasce l’ultimo controllo, quello che secondo me evita più di un secondo smontaggio.
Prima di richiudere i pannelli, io ricontrollo questi dettagli
Quando tutto sembra funzionare, mi fermo e faccio un secondo giro di verifiche. Sono passaggi rapidi, ma spesso sono quelli che salvano il lavoro nel lungo periodo.
- Commutazione corretta in retromarcia: inserisco la R più volte e verifico che lo schermo entri sempre nella vista posteriore senza ritardi strani.
- Qualità del punto massa: controllo che la vite sia serrata e che il metallo sia pulito, senza vernice o ossido tra capocorda e carrozzeria.
- Passaggio cavi protetto: verifico che il tratto mobile del portellone non schiacci il cavo quando si apre e si chiude.
- Orientamento dell’immagine: guardo se la scena è specchiata correttamente e se le linee guida, quando presenti, aiutano davvero la manovra.
- Tenuta contro acqua e vibrazioni: controllo guarnizioni, giunzioni e fissaggi, perché una retrocamera mal protetta dura poco anche se l’elettronica è buona.
Se vuoi un risultato pulito, la regola che uso è semplice: prima testi, poi nascondi, infine chiudi i pannelli. Una retrocamera installata bene non si nota, ma si sente ogni volta che entri in un parcheggio stretto.
