I collegamenti giusti contano più dei watt dichiarati
- Il percorso corretto è sempre lo stesso: batteria, fusibile vicino al polo positivo, cavo di potenza, massa corta e pulita, poi segnale e altoparlanti.
- Il filo remote serve ad accendere l’amplificatore o l’antenna elettrica, non a fornire alimentazione continua.
- I colori dei cavi dell’autoradio sono abbastanza standardizzati, ma il pinout va sempre verificato sul modello specifico.
- Su un impianto medio, 8 AWG è un riferimento comune; su sistemi più energivori o tratte più lunghe, spesso serve 4 AWG o superiore.
- RCA e cavi di alimentazione vanno tenuti separati per ridurre il rumore di alternatore.
Come leggere uno schema senza confondersi
Io separo sempre il sistema in cinque blocchi: sorgente, alimentazione, massa, amplificazione e diffusori. Lo standard ISO 10487 ha reso molto più ordinato il cablaggio dell’autoradio, perché distingue il gruppo dedicato a alimentazione e comandi da quello riservato agli altoparlanti; in pratica, è il modo più rapido per capire dove termina il segnale e dove comincia la corrente vera e propria.
Se l’auto mantiene la radio originale, la logica non cambia: spesso cambia solo l’interfaccia tra impianto di serie e nuovo componente. In questi casi può servire un adattatore specifico o un’interfaccia CAN-BUS, cioè un modulo che dialoga con l’elettronica di bordo senza tagliare il cablaggio originale. Capita quindi di dover leggere non solo i colori, ma anche la funzione di ogni pin. Da qui si passa ai collegamenti concreti.
I collegamenti indispensabili del sistema
Qui sotto c’è la mappa che uso come riferimento quando devo verificare un impianto base o un upgrade leggero. I colori possono cambiare in base alla marca, ma la funzione è quasi sempre la stessa.
- Giallo - +12 V permanente, cioè il cavo che mantiene memoria e impostazioni.
- Rosso - ACC o sottochiave, che accende la radio quando giri la chiave o premi start.
- Nero - massa, da fissare a lamiera nuda e pulita.
- Blu/bianco - remote o antenna control, un segnale di accensione per amplificatore o antenna.
- Bianco, grigio, verde e viola - coppie altoparlanti anteriori e posteriori, con il relativo negativo sul filo rigato o nero.
- Arancione/bianco - illuminazione o dimmer, utile quando la radio segue la luminosità del cruscotto.
| Cavo | Funzione | Errore tipico |
|---|---|---|
| Giallo | Alimentazione permanente | Invertirlo con il rosso e perdere la memoria della radio |
| Rosso | Accensione sottochiave | Portarlo a massa per sbaglio o collegarlo a un 12 V sbagliato |
| Nero | Massa comune | Fissarlo su vernice, ossido o bulloni poco serrati |
| Blu/bianco | Remote / antenna booster | Usarlo come alimentazione diretta di carichi pesanti |
| Coppie speaker | Uscita verso gli altoparlanti | Unire i negativi a massa come se fossero un ritorno comune |
Nei manuali Sony e Kenwood ricorre la stessa prudenza: prima massa, poi alimentazioni, e il filo blu/bianco va trattato come segnale di comando, non come cavo di potenza. È un dettaglio piccolo solo in apparenza, perché molti problemi nascono proprio da lì. Quando il cablaggio di base è chiaro, il passo successivo è capire come cambia lo schema con un amplificatore.

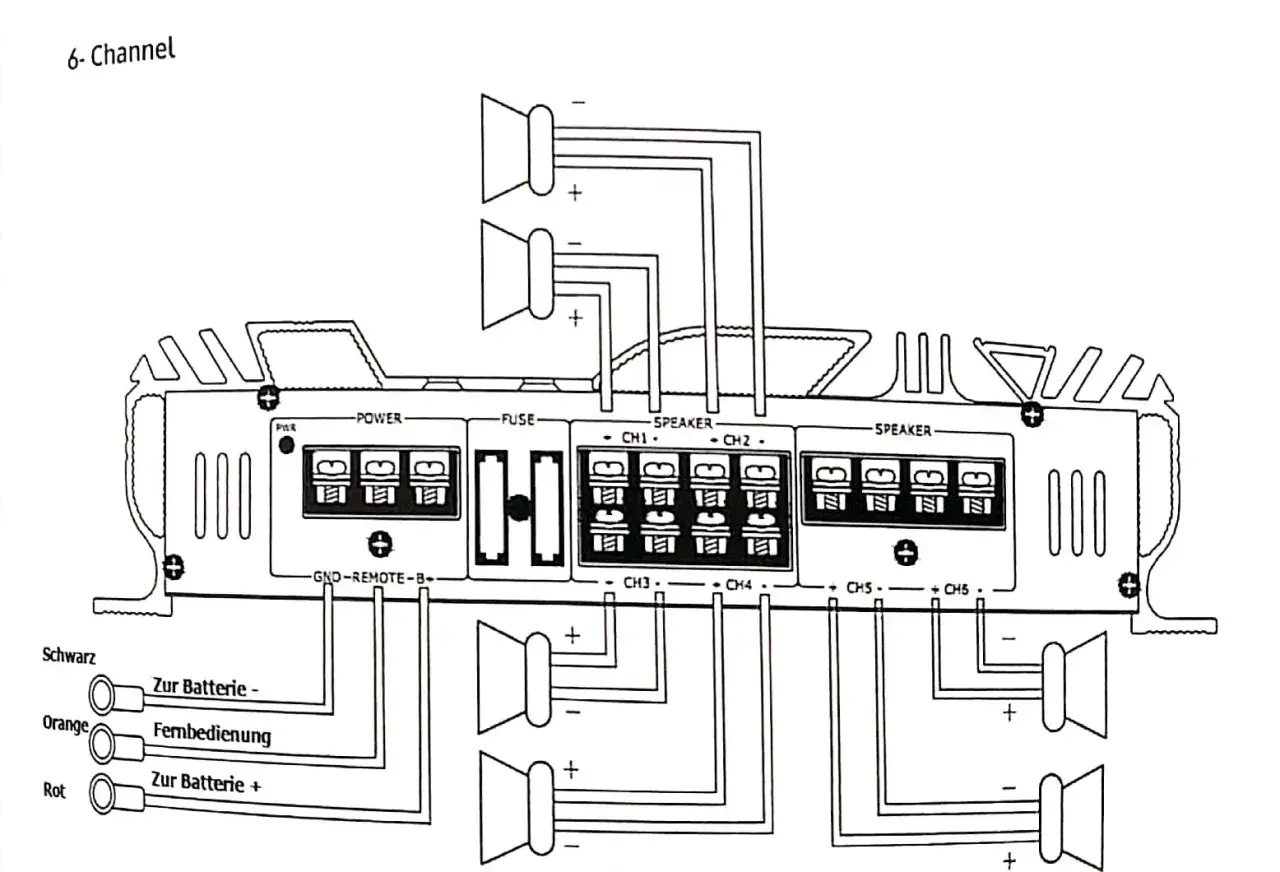

Quando entra in gioco l’amplificatore
Se vuoi più controllo sui frontali o un subwoofer serio, lo schema cambia. A quel punto non basta più l’autoradio: servono alimentazione dedicata, remote, massa breve e un ingresso segnale corretto, sia RCA sia ad alto livello.
| Configurazione | Quando ha senso | Cosa aggiungi | Cosa controlli davvero |
|---|---|---|---|
| Solo autoradio e altoparlanti efficienti | Upgrade semplice, budget contenuto | Nessun cavo batteria extra | Impedenza e sensibilità dei diffusori |
| Autoradio + amplificatore a 4 canali | Più definizione su frontali e posteriori | Cavo di potenza, fusibile, massa, RCA o ingressi high level | Guadagno, rumorosità e qualità della massa |
| Autoradio + mono per subwoofer | Vuoi bassi più profondi senza stressare i canali principali | Linea di alimentazione separata e filtro passa-basso | Carico minimo in ohm e volume della cassa |
| DSP + più amplificatori | Impianto curato e taratura fine | Più cablaggi, più uscite e calibrazione | Organizzazione del cablaggio e tempi di taratura |
Come riferimento pratico, Kenwood indica spesso 8 mm², cioè AWG 8, come soglia minima per alcuni finali compatti, mentre Alpine mostra casi da 4 AWG e circa 21 mm² su tratte da 4,5-5 metri con fusibili adeguati al carico del finale. Io leggo questi dati così: il cavo si dimensiona su corrente e distanza, non sull’idea di “andare larghi” a caso. Se la sorgente non ha uscite preamplificate, un convertitore ad alto livello è più pulito che improvvisare prese dai fili dei diffusori; e se fai il collegamento a ponte, controlla sempre il carico minimo, perché lì nascono molti errori costosi.
Quando il sistema è più articolato, lo schema non è solo un disegno: diventa una sequenza di scelte corrette. Da qui conviene passare al montaggio vero e proprio, perché è lì che si vede se il progetto regge.
Montaggio passo dopo passo nell’auto
- Scollego sempre il polo negativo della batteria prima di toccare qualsiasi filo.
- Smonto l’unità esistente e verifico il pinout del veicolo, perché non tutte le vetture rispettano in modo identico il cablaggio standard.
- Preparo il cablaggio sul banco: connettori, adattatori, capicorda e isolamento già pronti.
- Faccio passare il cavo di potenza dal vano motore all’abitacolo usando un passacavo dedicato e una guaina, non un foro improvvisato.
- Metto il fusibile vicino al polo positivo della batteria, idealmente entro 30 cm, così il tratto iniziale resta protetto.
- Fisso la massa su un punto metallico nudo, corto e ben serrato.
- Collego remote, RCA e cavi altoparlanti rispettando polarità e percorso separato dall’alimentazione.
- Ricollego la batteria, testo l’impianto a pannelli aperti e solo dopo richiudo tutto.
Io non chiudo i rivestimenti finché non ho ascoltato almeno due minuti a volume medio. Se qualcosa non torna, è molto più facile correggerlo quando i pannelli sono ancora smontati. E proprio perché il cablaggio sembra semplice, gli errori più comuni sono anche i più insidiosi.
Gli errori che peggiorano subito il suono
| Errore | Effetto | Correzione pratica |
|---|---|---|
| Fusibile troppo lontano dalla batteria | In caso di corto il cavo può scaldarsi pericolosamente | Portalo vicino al polo positivo, senza tratte scoperte inutili |
| Massa lunga o presa su vernice | Ronzii, spegnimenti o protezione dell’amplificatore | Carteggia il punto, usa una vite affidabile e stringi bene |
| RCA e alimentazione nello stesso percorso | Rumore di alternatore, fruscii e interferenze | Fai correre i due lati dell’auto in modo separato |
| Negativi degli altoparlanti collegati a massa | Distorsione e possibile intervento della protezione | Ogni coppia deve restare cablata come circuito chiuso |
| Rosso e giallo invertiti | Memoria persa o radio sempre alimentata | Controlla con un multimetro il 12 V permanente e l’ACC |
| Impedenza sbagliata in bridge | Surriscaldamento o spegnimento del finale | Verifica il carico minimo consentito dal produttore |
Pioneer insiste molto su due punti che io considero non negoziabili: fusibile corretto e cablaggio ordinato, con i cavi lontani da parti mobili e zone calde. È il motivo per cui un impianto fatto male spesso non “suona male” soltanto: semplicemente non è stabile. Prima di richiudere tutto, però, faccio ancora qualche controllo mirato.
I controlli che faccio prima di richiudere tutto
- Verifico che la radio mantenga memoria a quadro spento e che si accenda solo quando deve.
- Controllo che il remote faccia accendere e spegnere l’amplificatore insieme alla sorgente.
- Ascolto un brano semplice e valuto bilanciamento, fase dei diffusori e presenza di rumori residui.
- Tocco cavi e finale dopo 10-15 minuti a volume medio: devono restare tiepidi, non caldi.
- Se l’auto è recente e integra comandi al volante, infotainment e funzioni di bordo, uso un adattatore specifico o una vera interfaccia CAN-BUS invece di tagliare il cablaggio di serie.
Quando il cablaggio è ordinato, lo schema giusto non si vede: si sente. Il suono migliora perché la corrente arriva dove deve arrivare, i segnali restano puliti e l’auto non paga il prezzo di soluzioni improvvisate.
